제품 상세 정보:
|
| Application: | Powder | Suit for capsule size: | 00#-5#and safety capsule A-E |
|---|---|---|---|
| Weight: | 1500kg | Dimension: | 1100×120×2000mm |
| Power supply: | 380/220V 50Hz | Total power: | 8KW |
| Key Word: | Capsule Filling Machine Automatic Capsule Filling Machine | ||
| 강조하다: | PLC 제어 캡슐 충전 기계 자동,150000 캡슐/시간 캡슐 충전 기계,50Hz 캡슐 충전 기계 |
||
캡슐 충전 기계 제품 설명
당사에서 생산하는 SED-2500J-B 자동 캡슐 충전 기계는 여러 번의 혁신과 개선을 거쳐 탄생한 3세대 혁신 제품입니다.
이 신제품은 첨단 기술과 완벽한 구성을 갖추고 있습니다. 국내 동종 캡슐 충전 기계의 모든 기능과 효과를 포괄할 뿐만 아니라 5가지 혁신을 가지고 있으며, 그 중 3가지는 2016년 5월 11일 중화인민공화국 국가 지적 재산권 관리국으로부터 실용 신안 특허 증서를 받았습니다.
성능과 품질이 국내 업계 최고 수준에 도달한 혁신적인 NJP-1200C 자동 캡슐 충전 기계는 저장성 포장 기계 제품 품질 검사 센터의 검사를 통과했습니다.
캡슐 충전 기계 제품 매개변수
| 모델: |
SED-2500J-B |
| 용량: |
150,000 캡슐/시간 |
| 기계 적합: | 캡슐 크기 #00 ~ 5
안전 캡슐 A-E |
| 전원: | 380V 50Hz (요구 사항에 따라 변경 가능) |
| 소비 전력: |
8KW |
| 소음 기준: | ≤75dB(A) |
| 무게: |
1500kg |
| 전체 치수: |
1100×120×2000mm |
캡슐 충전 기계 작동 원리
자동 캡슐 충전 기계의 작동 원리는 캡슐의 이동과 약물의 충전 두 부분으로 나뉩니다.
1. 캡슐의 이동
간헐적 캡슐 충전 기계의 충전 과정에서 캡슐의 이동은 간헐적이고 불연속적인 회전을 위해 인덱싱 박스에 의존합니다. 캡슐의 충전량은 주로 계량 디스크 구멍의 부피에 의해 결정됩니다. 빈 캡슐은 캡슐 호퍼에 있고, 메인 보드는 위아래로 움직이며, 캡슐은 자체 중력에 의해 캡슐 가이드 홈으로 들어가고, 수평 포크와 수직 플러그는 캡슐 캡을 위로, 캡슐 몸체를 아래로 하여 상부 및 하부 모듈로 들어갑니다. 캡슐 몸체와 캡슐 캡은 장치의 작용에 의해 분리된 다음 모듈은 분말 충전 스테이션으로 들어갑니다.
2. 약물 충전
분말 보관 링의 센서는 그 위의 스크류 공급 로드를 제어하고, 약물은 지속적으로 추가되어 분말 보관 링의 분말 높이를 일정하게 유지합니다. 위치에서 약물 기둥을 캡슐 몸체로 밀어 넣습니다. 그 후, 캡슐 거부, 캡슐 잠금, 완제품 배출, 모듈 청소 스테이션으로 차례로 들어가고, 새로운 스테이션 사이클로 들어가고, 사이클이 반복됩니다.
캡슐 충전 기계 주요 특징
1. 캡슐의 열고 잠그는 것은 안전하고 편리하게 자동으로 제어할 수 있습니다.
2. 인칭 제어 시스템이 장착되어 상부 및 하부 다이의 청소, 로딩 및 언로딩이 쉽고 편리합니다.
3. 게이트 제어 보안 시스템 및 기계적 고장 보안 시스템이 장착되어 자동 경보 및 종료 기능을 제공합니다.
4. 빈 캡슐 또는 분말이 부족하면 자동 경보 및 종료가 활성화됩니다.
5. 생산 중 카운팅 및 표시 기능을 포함하여 HMI에 설계된 풍부한 기능이 있으며, 필요한 경우 생산 날짜, 로트 번호, 수량 등을 포함한 정보를 인쇄하기 위해 프린터와 연결할 수 있습니다.
6. 캡슐 분리 챔버는 밀봉 가이드 레일에 의해 구동되어 캡슐을 펼치는 동안 불량 캡슐과 먼지가 챔버에 들어가는 것을 방지하여 작동의 안정성을 보장합니다.
7. 캡슐 흡수, 밀기, 잠금, 불량 캡슐 거부의 샤프트는 모두 두 겹의 밀봉 링으로 밀봉되어 있으며, 첫 번째 밀봉은 윤활유 손실을 방지하기 위해 니트릴 부타디엔 고무(NBR)를 채택하고, 두 번째 밀봉은 분말이 베어링에 들어가는 것을 방지하기 위해 수입 실리콘 고무 밀봉 링(SIL)을 사용하여 분말 누출로 인한 베어링 손상 및 샤프트 잼 문제를 효과적으로 해결했습니다.
8. 고정밀 완전 밀폐형 턴테이블의 두 개의 수평 샤프트는 PTFE 무급유 베어링을 채택하고, 턴테이블 내부로 분말이 들어가는 것을 방지하기 위해 수입 실리콘 고무 밀봉 링(SIL)으로 밀봉되어 턴테이블의 작동 정확도를 보장하며, 영구적으로 유지 보수 및 윤활유를 추가할 필요가 없습니다.
9. 평면 캠은 이중 레일 모드로 작동하며, 두 축이 별도로 작동합니다. 이는 작동 정확도를 향상시키는 동시에 하부 다이와 투약 디스크 간의 충돌 가능성을 제거할 수 있습니다.
10. 고정밀 캠 분할기는 독일 Zeiss의 광학 분할 헤드를 사용합니다. 분할 스핀들은 CNC에서 한 번에 가공되어 기계가 빠르게 작동하는 동안 턴테이블과 투약 디스크의 정확한 분할을 보장하여 충전의 정밀도를 보장합니다. 캠 분할기의 더 높은 정밀도는 또한 기계의 더 긴 수명을 제공합니다.
11. 작동 캠은 모두 20crmoti 침탄 및 담금질 처리를 거친 다음 CNC 연삭기에서 한 번에 가공되어 캠의 정확성과 통일성을 보장하고 더 긴 수명을 제공합니다.

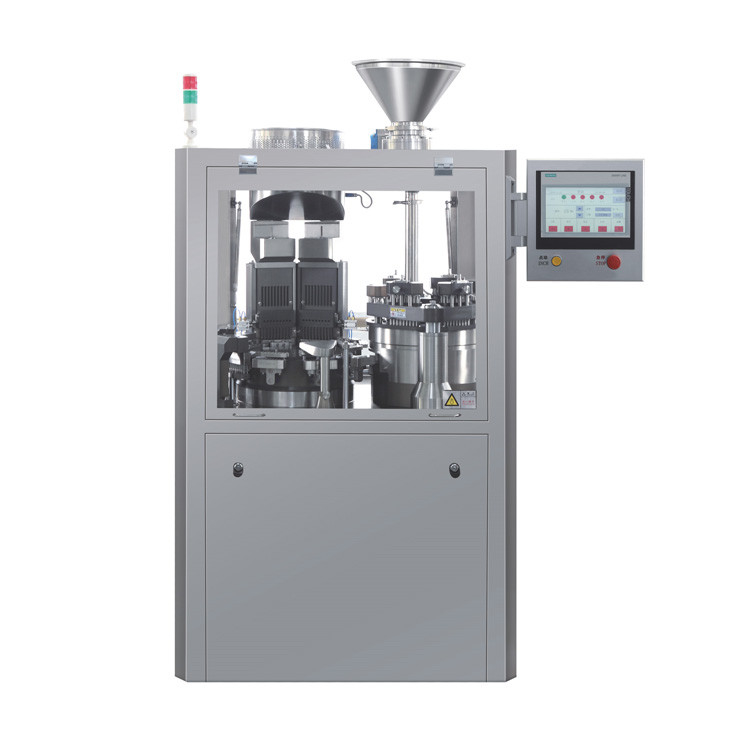

캡슐 충전 기계 제품 쇼
캡슐 충전 기계 적용
