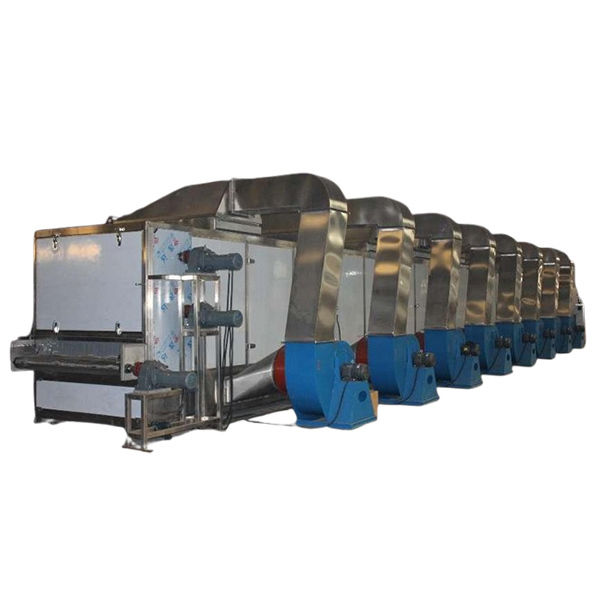

상업적 산업적 풀은 건조 기계를 벨트를 감습니다

I.서론

이 장비는 벨트형 다층 역류 건조기입니다.메쉬 벨트 는 SUS304 스테인리스 스틸로 제작되었습니다. 스테인리스 스틸 메쉬 벨트는 부드럽게 작동하며 유지 보수가 용이하고 수명이 깁니다. 전체 기계 작동 속도와 건조 온도는 생산 요구 사항에 따라 설정할 수 있습니다. 자동화 수준이 높고 노동력을 절약하며 생산 효율성을 향상시킵니다.

이 건조기는 백작약, 곰팡이, 대추, 대황, 단삼, 인삼과 같은 한약재 건조뿐만 아니라 마늘, 감자, 양파, 생강, 고추, 사과, 레몬, 죽순, 마늘, 꽃, 버섯, 고구마, 옥수수, 완두콩, 콩, 코코넛, 빈랑, 식용 곰팡이 및 기타 통기성 재료에도 사용할 수 있으며 광범위하게 적용할 수 있습니다. 실제 상황에 따라 건조기 온도와 습도를 설정할 수 있습니다.

II. 기본

1. 이 기계는 전기, 가스, LPG, 석탄, 바이오매스 입자, 디젤 및 기타 에너지 가열을 사용할 수 있습니다. 작동 원리는 열원에서 발생한 증기가 축류 팬을 통해 열 교환기를 통과하여 뜨거운 공기를 건조 캐비닛 내부로 전달하여 제품의 수분을 열에 의해 증발시키는 것입니다. 작용 하에 증발된 습한 공기는 조수관을 통해 장치 외부로 배출됩니다. 이 기계는 지속적으로 공급할 수 있으며 재료가 부드럽게 작동하도록 할 수 있습니다. 재료 이송 과정에서 간헐적인 메쉬 벨트를 통해 간격을 전달하여 재료의 회전을 실현하고 모든 표면에서 가열된 바람의 균일성을 얻습니다. 다른 장비와 연결하여 지속적인 작동을 수행할 수 있습니다.

A. 증기 보일러는 증기를 생성할 수 있습니다.

B. 열 스토브 가열, 에너지는 천연 가스일 수 있습니다.디젤 또는 LPG.

C. 공기 에너지 열 펌프는 전기 가열을 채택합니다..

D. 열 스토브 가열, 에너지는석탄 또는 바이오매스 입자일 수 있습니다.

2.메쉬 벨트 건조기의 각 유닛은 독립적인 열풍 순환을 가지고 있습니다. 꼬리 가스의 일부는 특수 제습 팬에 의해 배출됩니다. 배기 가스는 조절 밸브로 제어됩니다. 뜨거운 가스는 메쉬 벨트 위 또는 아래에 재료를 가지고 있습니다. 열 건조 및 수분 제거. 메쉬 벨트는 천천히 움직이며 작동 속도는 재료 온도에 따라 자유롭게 조정할 수 있으며 건조된 제품은 지속적으로 수신기에 떨어집니다. 상하 사이클은 사용자 요구 사항에 따라 유연하게 구성할 수 있으며 필요에 따라 유닛 수를 선택할 수 있습니다. 공기량, 가열 온도, 재료 체류 시간 및 가열 속도를 조정하여 건조 효과를 얻을 수 있습니다.

3.재료의 낮은 온도 때문에 장비는 완전히 밀폐되어 배출에 필요한 개구부만 남겨두어 제습 효과가 좋습니다.

4. 독특한 공기 흡입 장치는 뜨거운 공기의 분포를 더욱 균일하게 만들고 제품 품질의 일관성을 보장합니다.

5. 가열 시스템, 온도 제어 다중 위치 설계 및 고공기 순환 팬은 내부 열을 내부의 모든 구석에 완전히 분산시킬 수 있습니다. 사각 지대가 없는지 확인하십시오. 균일한 온도, 공기 건조 및 건조 제품에 이상적입니다.

a. 순환 팬: 순환 팬은 열 스토브에서 생성된 뜨거운 공기를 건조기로 불어넣을 수 있습니다.

b. 공기량 조절기: 열풍 스토브의 공기 온도가 너무 높으면 밸브를 적절하게 열어 신선한 공기를 보충하고 건조기 내부의 온도를 조절할 수 있습니다.(증기 가열 건조기 필요)

c. 제습 팬: 습한 공기를 배출할 수 있습니다.

d. 수분 제어 밸브: 공기 온도가 상승하면 밸브를 약간 확대할 수 있습니다. 수분 배출을 가속화할 수 있습니다.

III 매개변수

1.컨베이어&건조기

컨베이어:

치수: 4500*2000*2500mm, 별도 전원: 1.5kw

Drying 기계:

치수:33000*4500*3600mm, 메쉬 벨트: 1800mm,

구동 전력:3kw*5=15kw,

배출 습한 공기 팬 전력: 5.5kw*3=16.5kw,

순환 팬 전력: 4kw*12=48kw,

열 교환기:150000kcal*12
