제품 상세 정보:
|
| 강조하다: | 주석은 이음새 machine,0.31kw 락 이음 machine,0.5MPa 락 이음 기계를 잠글 수 있습니다 |
||
|---|---|---|---|
소개
이 모델은 스테인리스 스틸로 완전히 밀폐되어 있으며 다양한 사양의 플라스틱 튜브 충전 및 밀봉에 적합합니다. 최대 속도는 120개/분이며, 정상 생산 속도는 80-120개/분이며, 주파수 변환 속도 조절이 가능합니다. 충전 정확도는 ±0.5%입니다. 플라스틱 튜브는 핀홀 타입 내부 열풍 밀봉 방식입니다.

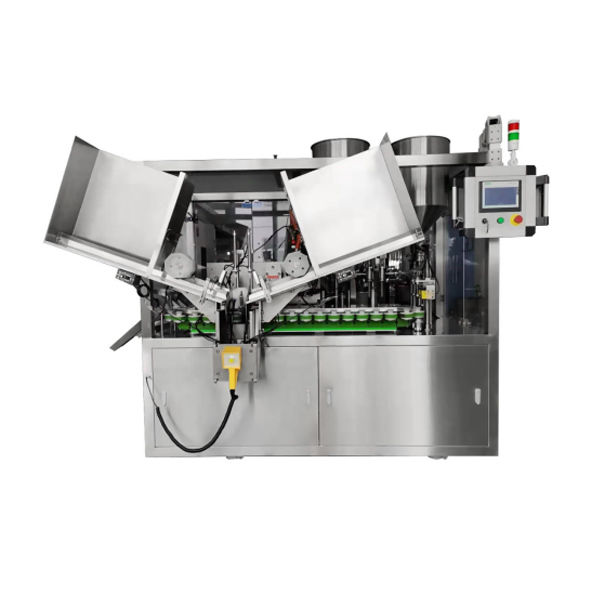

SED-120RG-A 연고 충전 및 밀봉 기계는 완전 자동 이중 스테이션 타입이며, 캠은 수명 내구성을 위해 단조 강철로 제작되었으며, 실린더는 캠 롤러의 스프링으로 사용하여 일정한 탄성력을 보장합니다. 세계에서 가장 진보된 수입 동기 벨트 컨베이어 튜브 컵, PLC 및 터치 스크린 작동 방식을 사용하여 캠 및 공압 부품과 같은 새로운 기술에 의존하여 기계적 동작을 제어하고 주파수 변환기를 사용하여 속도를 조절하여 기계의 고속, 안정적이고 신뢰할 수 있는 작동을 보장하고 충전을 더욱 정확하게 만들 수 있습니다.
작업 표면 위에는 독일산 내마모성 슬라이딩 베어링을 사용하여 재급유가 필요 없고 오염을 줄이며 GMP 요구 사항을 충족합니다. 이탈리아산 웜 기어 및 웜 메인 모터를 사용하여 기계가 안정적이고 신뢰성 있게 작동하도록 합니다. 독일산 토크 리미터 및 장력 슬리브를 사용하여 과부하를 방지합니다. 이탈리아산 수입 동기 벨트를 사용하여 기계가 고속으로 작동합니다. 일본산 수입 씰링 링을 채택하여 충전 시 누출이 없습니다. 전체 기계는 진보된 구조와 진보된 구성을 갖추고 있으며 자동 고장 알람 중국어 디스플레이가 장착되어 있어 편리한 작동, 편리한 유지 보수 및 편리한 청소의 특징을 가지고 있습니다. 단독 기계로 사용할 수 있으며, 회사의 자동 카토닝 기계 및 자동 열수축 필름 기계와 결합하여 생산 연동 라인을 형성하여 연동 생산을 할 수 있습니다.
주요 기계는 다음으로 구성됩니다.: 튜브 공급 시스템, 선택 사양인 튜브 감지 및 세척 장치, 색상 표시 메커니즘, 충전 메커니즘, 충전을 위한 자동 미세 조정 장치, 충전 리프팅 메커니즘, 튜브 없음 및 충전 없음 시스템, 선택 사양인 절연 이중층 충전 배럴, 밀봉 메커니즘, 배출 메커니즘, 주 구동 시스템, 전기 제어 시스템, 주 모터 및 금형 세트. (밑줄 친 부분은 선택 사양 장치입니다. 금형 사양은 요청 시 제공됩니다.)
충전 및 밀봉 과정:
튜브는 플랩을 통해 컵 홀더로 보내집니다. 세척 및 보정 후, 튜브는 스테인리스 스틸 왕복 피스톤 펌프를 통해 재료에 주입됩니다. 플라스틱 튜브(알루미늄-플라스틱 복합 튜브)가 열풍으로 가열된 후, 고정되고 트리밍된 후, 파이프가 자동으로 배출됩니다.
튜브 공급 시스템: 완전 자동 튜브 로딩 메커니즘이며, 튜브는 전체 상자로 수동으로 로드됩니다. 튜브 상자 전면에는 이중 문이 장착되어 있어 튜브를 로드하기에 편리하고 대용량입니다. 20g 튜브를 예로 들면, 1500개 이상을 수용할 수 있습니다. 캠 드라이브, 동작이 부드럽고 부드럽고, 음압 튜브는 플립 플레이트에서 열려 튜브를 단단히 빨아들여 튜브 컵에 정확하게 떨어지도록 합니다. 로커 스위치를 사용하여 기계가 작동할 때 튜브가 떨어지는지 여부를 제어할 수 있습니다.
충전 메커니즘:
충전 형태: 밸브 바디 플런저 구조.
충전 헤드: 블로우 컷 통합 충전 (방울 방지, 드로잉 방지)
충전 범위: 5～250g
충전 정확도: ±0.5%
튜브 없음 및 충전 없음: 두 세트의 독립적인 튜브리스 및 충전 없음 메커니즘은 이중 보호 기능을 제공합니다.
충전 중 튜브 내에서 기포 및 튀김이 쉽게 발생하는 문제를 해결하기 위해, 충전 중 튜브가 들어 올려져 노즐이 튜브 바닥의 적절한 위치로 들어가고, 충전이 완료될 때까지 튜브가 내려간 다음 튜브가 일정 시간 동안 유지됩니다. 동시에 노즐이 불어지고 잘려 노즐이 매우 깨끗해지고 마지막으로 튜브가 떨어져 다음 공정으로 들어갑니다. 충전 헤드와 노즐은 퀵 체인지 조인트로 연결되어 페이스트가 남지 않고 제거 및 세척이 용이합니다.
밀봉 메커니즘:
메커니즘 형태: 캠 링크
플라스틱 튜브, 복합 튜브: 내부 열풍 밀봉 (수냉 회로 포함)
스위스에서 수입한 열풍 발생기를 선택하고, 열풍 헤드는 최신 핀홀 구조를 채택하여 가열이 균일하고 엔드 밀봉이 견고하고 아름답습니다. 엔드 밀봉 메커니즘은 다양한 튜브 길이에 맞게 손으로 들어 올리고 내릴 수 있습니다.
주요 전기 부품: 전체 SIEMENS 전기 시스템 세트를 사용하여 전체 시스템의 안정성을 보장합니다. 공압 제품은 Festo 제품입니다. 센서는 American Banner 및 German ck 제품입니다.
보호 장치
a. 저압 스위치 보호
b. 비상 정지 스위치: 예기치 않은 고장이 발생할 경우 인위적인 비상 정지에 사용됩니다.
주요 기술 매개변수
|
모델 |
SED-120RG-A |
|
|
주요 기계 착지 면적 |
(약) 4m2 |
|
|
작업 면적 |
(약)20㎡ |
|
|
냉각수 착지 면적 |
(약)1㎡ |
|
|
작업 면적 |
(약)4㎡ |
|
|
전체 기계 (L×W×H) |
2350(제거 포트 200 제외)×1300×2200mm |
|
|
통합 구조 |
결합 모드 |
|
|
무게 |
(약)1400Kg |
|
